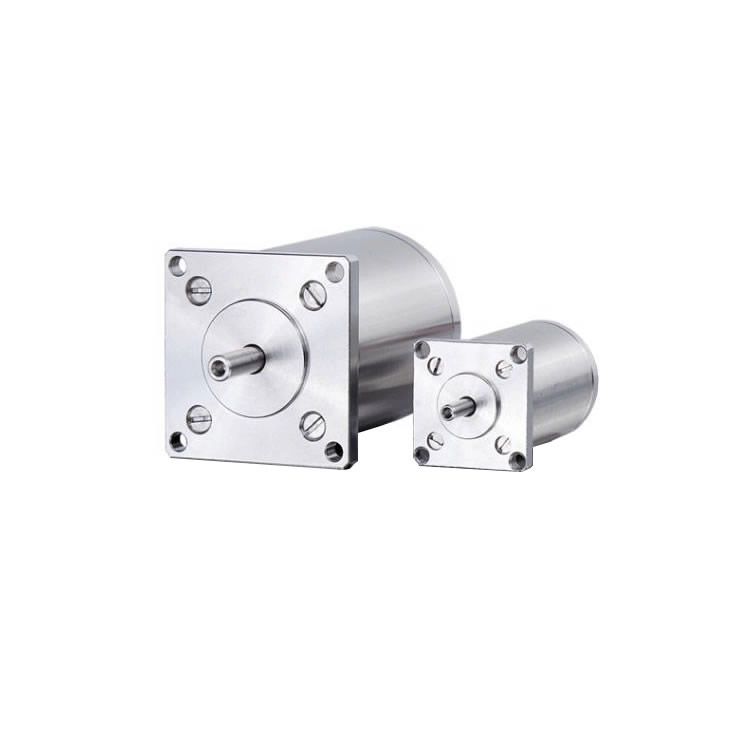

德国Phytron 步进电机 VSS 57.200.2,5-E-HV-4lp

电机系列 VSS 57

步进角度 1.8° (200 步/转)

步距精度 ±5%

保持扭矩 2.5 Nm (在双极并联、额定电流下)

额定相电流 2.5 A

电机相电阻 0.9 Ω

电机相电感 2.5 mH

转子惯量 1100 gcm²

重量 2.1 kg

推荐驱动电压 70 VDC

真空与环境特性

作为一款高真空（HV）等级电机，其设计和工艺确保了在严苛环境下的可靠性：

•   真空适用性：专为高真空（HV）应用设计，通过特殊的材料和工艺处理，将出气率降至最低。

•   出气处理工艺：电机在组装完成后，会经过在真空腔体内至少 200°C 的高温烘烤处理，以去除可挥发性物质。在实际应用中，电机工作温度应至少比出气处理温度低 40°C。

•   温度管理：由于真空环境下缺乏对流散热，电机升温较快。该型号电机允许的短期绕组温度最高可达 300°C。为确保安全，强烈建议通过集成在绕组中的温度传感器（如K型热电偶或Pt100电阻）进行实时监控。

•   轴承润滑：根据应用环境的温度范围，可选择特殊的真空润滑脂润滑轴承（适用于低温至-50°C或-70°C）或干润滑轴承（特别推荐用于低温工况），以避免“冷焊”并延长寿命。

结构设计与材料

•   结构材料：所有结构元件，如外壳、法兰和轴，均采用不锈钢制造，基本防腐蚀，并允许在正常环境中进行短暂处理。

•   出气孔：后法兰上设计有出气孔，可实现快速抽真空和吹扫，确保不会产生气体残留。
