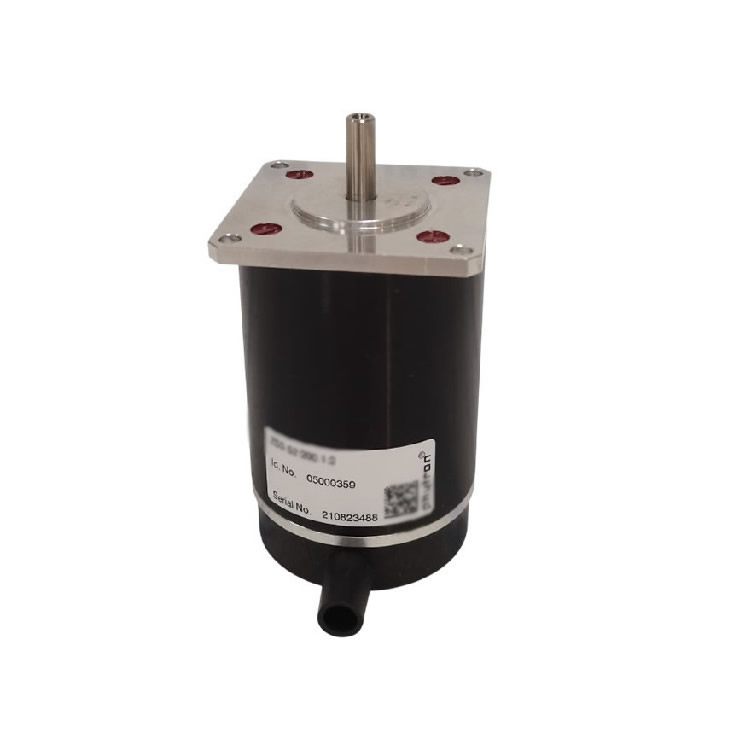

Phytron ZSS 41.500.1,2‑E 电气连接方式

该电机为两相混合步进电机 + 内置增量编码器（‑E），双出线结构：电机动力绕组一组、编码器反馈一组，两套相互独立，不可混接。

1、电机动力绕组（两相）

绕组形式：两相，支持双极驱动（Bipolar），可串联 / 并联接法；也支持单极驱动（Unipolar），取决于绕组版本。

出线形式：标准引出散线或 M8/M12 连接器；4 根动力线（双极模式），A+、A‑、B+、B‑。

驱动要求：驱动器必须支持500 步 / 转（0.72° 步距角），驱动器参数要设置每转 500 整步，不能用默认 200 步参数，否则转速、定位全部出错。

调换 A 相两根线，或者调换 B 相两根线，电机旋转方向反转。

2、‑E 内置增量编码器连接（独立线束）

‑E 为差分输出增量编码器，用于闭环步进，线束独立，不和电机动力共线。

编码器标准差分信号：A+ A‑，B+ B‑，Z+ Z‑；供电 DC +5V，GND

供电：+5V 直流，由闭环驱动器提供；禁止接 24V，会烧毁编码器。

信号：差分 ABZ 正交脉冲；Z 相为每转 1 次零位索引脉冲，用于回原点。

接线：编码器屏蔽电缆，屏蔽层单端接地，远离电机动力线，避免干扰丢脉冲。

适配：驱动器必须具备差分编码器接收接口，才能实现闭环、丢步检测。

3、接口形式

本体两个独立出线口：

一路：电机动力电缆（粗线，接步进驱动器功率输出）

二路：编码器信号电缆（细线屏蔽，接驱动器编码器反馈口）

外壳 PE 保护地：电机金属法兰外壳必须可靠接地，抑制 EMC 干扰。

4、两种驱动模式说明

①双极驱动（推荐，ZSS‑41‑500 常用）

4 根绕组线：A+ A‑ 一组；B+ B‑一组；驱动器双极输出；绕组可并联（大电流高速）、串联（小电流更高力矩低速）。

②单极驱动

需要 5‑6 引线绕组版本，该型号此配置较少，一般不选用。

关键实操注意点

动力线与编码器信号线分开走线，不要捆扎在一起，防止干扰造成定位不准。

编码器严禁接入 24V，只能 5V 供电。

500 步特殊电机：驱动器参数务必修改整步计数，不修改会出现转速错误。

接线最终以电机本体附带接线表为准，不同批次线色会存在差异。
