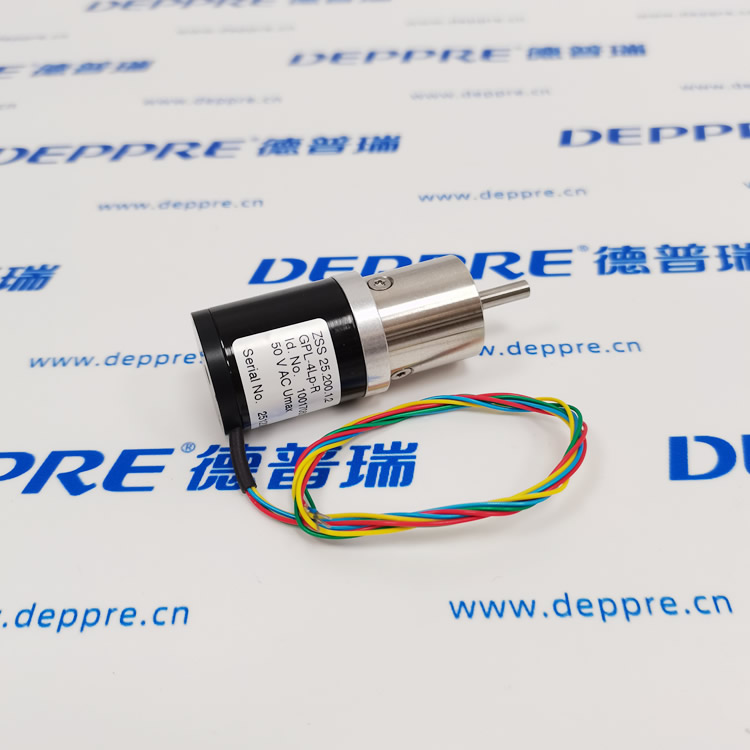

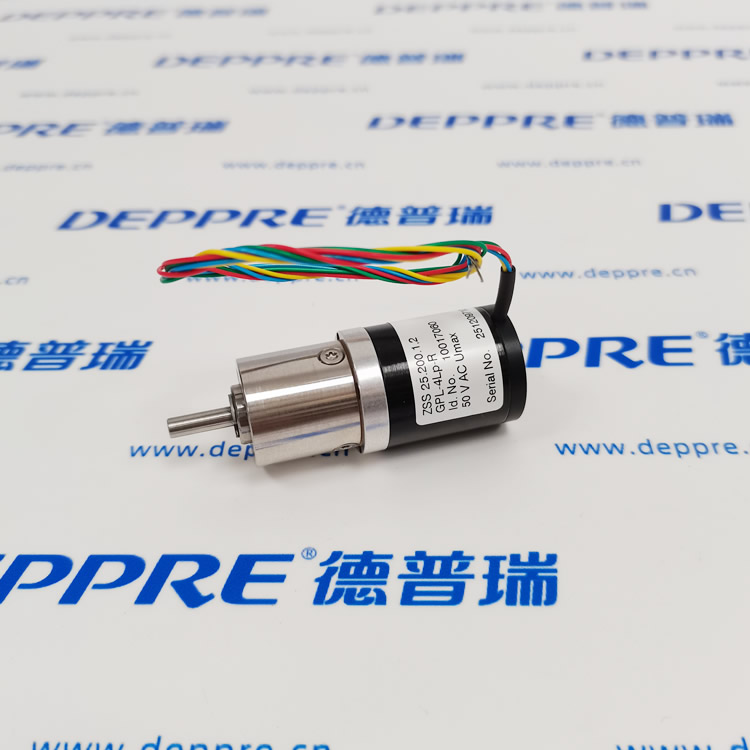

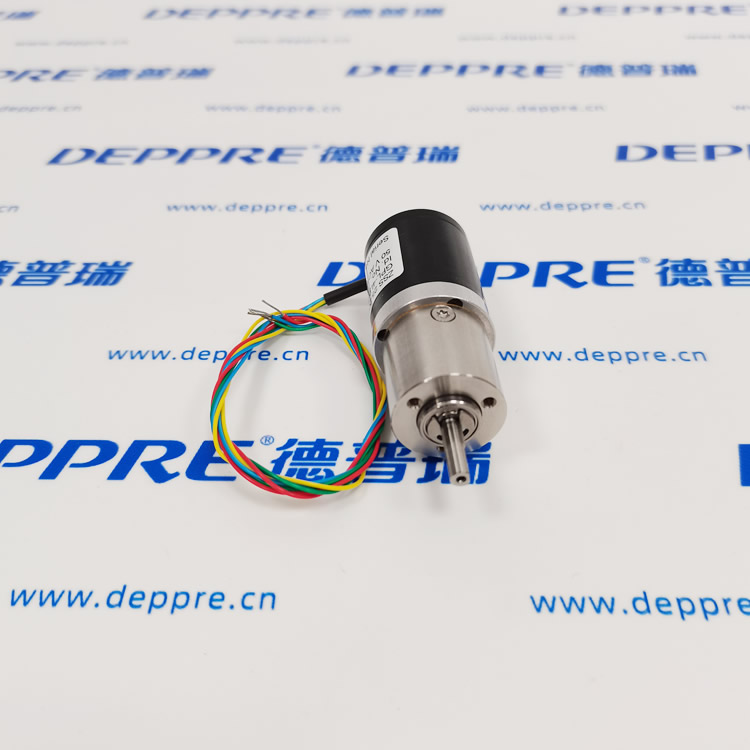

Phytron 两相混合步进电机 ZSS 25.200.1,2-GPL-4Lp-R
- 品牌：Phytron
- 型号：ZSS 25.200.1
- 产地：德国
- Tags: Phytron,两相混合步进电机,ZSS 25.200.1,2-GPL-4Lp-R,德国菲创
产品介绍
Phytron ZSS 25.200.1,2-GPL-4Lp-R 一体化精密闭环步进减速电机完整解析
一、品牌与产品总述
德国 Phytron（菲创） ZSS 系列为宽温低共振两相混合步进电机，本型号是25mm 微型法兰电机 + GPL 一级低背隙行星减速箱 + 闭环增量编码器三合一总成，主打极小空间、微米级定位、高低温稳定运行，是精密仪器、光学平台、实验室设备微型驱动专用机型。
二、完整型号分段拆解
ZSS 25 . 200 . 1,2 - GPL - 4Lp - R
ZSS：高精度平稳运行两相混合步进电机系列，低共振、低噪音，工作温区 - 30℃~+80℃
25：电机方形法兰边长 25mm，微型紧凑型机身
200：200 整步 / 转，基础步距角 1.8°
1,2：绕组额定相电流 1.2A（欧洲逗号 = 小数点）
GPL：原厂一体式低背隙行星减速箱系列
4：一级行星减速，减速比 4:1
Lp（Low play）：超精密低背隙版本，背隙仅 6~15 角分（标准 GPL 为 20~50 角分）
R（Encoder）：尾部集成三通道增量式光学编码器，实现闭环控制，消除开环丢步
三、电机本体核心参数（ZSS25.200.1,2）
电机类型：两相混合式步进，支持单 / 双极驱动、1/512 微步细分
步距：1.8°/ 步，200 步 / 转；搭配编码器细分后单转最高 102400 定位点
额定相电流：1.2A
法兰尺寸：25×25mm，机身长度约 31mm，整机重量仅 0.08kg
保持转矩：12 mNm（电机轴原生扭矩）
转动惯量：0.0025 kg・cm²，动态响应快
防护等级：IP40，可定制 IP54
工作温度：环境 -30℃ ~ +80℃；线圈短时耐温 120℃
出线：4/6/8 引线可选，支持串 / 并联接线
四、GPL-4Lp 低背隙行星减速箱参数
减速级数：单级行星，减速比 4:1
Lp 低背隙特性：回程间隙 6~15 角分，重复定位误差极小
扭矩放大：输出持续扭矩≈0.045 N・m，短时允许 100% 过载
传动效率：一级行星约 96%
润滑：箱内长效终身润滑，免维护
输出轴：双深沟球轴承，径向 / 轴向负载稳定
适配温区：-30℃ ~ +90℃
五、R 闭环编码器模块功能
规格：标准 500 线三通道增量编码器（A/B/Z 零位信号）
作用：实时采集电机转子实际位置，反馈至驱动器形成闭环控制
核心价值：
杜绝高速 / 负载突变时开环丢步问题
上电自动零位校准，定位重复性大幅提升
实时监测堵转、过载故障并报警
集成结构：电机尾部同轴内置，不额外增加整机长度
六、整套完整工作原理
1. 步进电机本体驱动逻辑
驱动器按脉冲时序交替导通两相绕组，定子交变磁场驱动永磁转子分步旋转；每接收 1 脉冲转子转动 1.8°，微步细分实现微小角度进给；断电自带保持扭矩，可自锁负载。
ZSS 专属优化磁路，削弱低频共振，低速无抖动，高低温下扭矩无明显衰减。
2. GPL 行星减速传动原理
电机太阳轮驱动 3 组行星轮，内齿圈固定、行星架作为输出轴：
4:1 减速同步放大输出扭矩，降低输出转速；
Lp 精密齿面研磨，极小背隙，正反转切换无定位偏移；
缓冲冲击负载，保护细小 25mm 电机主轴不受径向冲击。
3. R 编码器闭环反馈逻辑
电机尾部编码器同步采集转子真实转角，将 A/B/Z 脉冲信号回传驱动器：
驱动器对比指令脉冲与编码器反馈脉冲；
出现位置偏差自动补脉冲修正，彻底消除丢步；
Z 相零位信号用于设备回原点、精准对位。
整套控制流程
上位机脉冲指令 → 驱动器输出相电流驱动 ZSS 电机分步旋转 → GPL4:1 行星箱降速增扭驱动负载 → 尾部 R 编码器实时采集转角并回传闭环修正 → 实现微米级稳定精密定位。
七、产品核心优势
超微型紧凑三合一
25mm 极小法兰，电机 + 低背隙减速 + 编码器原厂预装，无需额外联轴器，大幅节省设备内部安装空间。
宽温域稳定运行
-30℃低温至 + 80℃高温均可稳定工作，适配恒温箱、高低温试验设备。
Lp 超低背隙精密定位
6~15 角分回程间隙，正反切换无间隙漂移，光学微调、微量进给场景首选。
闭环防丢步可靠
内置三通道编码器闭环，重载、高速启停不会丢失位置，提升设备稳定性。
低振动低噪音
ZSS 磁路平衡优化，共振抑制设计，适合实验室、医疗、光学静音环境。
免维护长效运行
减速箱永久润滑、无碳刷电机结构，24h 连续运行无需保养。
高抗振动冲击：可承受 20g 振动冲击，适配自动化流水线、车载检测设备。
八、典型适用场景
光学精密设备
光学平台微调台、光谱仪镜头对焦、激光校准模组、显微探针位移机构，要求微米级无间隙对位。
医疗生化仪器
全自动微量加样仪、影像扫描传动、小型诊断设备进给轴，洁净低噪音、微型安装空间。
高低温试验设备
恒温箱、冷热冲击试验箱内部样品移栽、角度旋转机构，耐受温度剧烈波动。
小型精密自动化非标设备
电子元器件微型分拣、标签精准对位、微型雕刻进给轴，低速大扭矩、小体积安装。
实验室科研设备
真空腔体小型传动、微量流体调节阀驱动、精密位移滑台。
小型检测仪器
环境监测传感器转向、便携式探伤设备微调机构。
