Phytron ZSS 42.200.2,5 GPL
- 品牌：Phytron
- 型号：ZSS 42.200.2
- 产地：德国
- Tags: Phytron,ZSS 42.200.2,5 GPL,德国菲创,减速电机
产品介绍

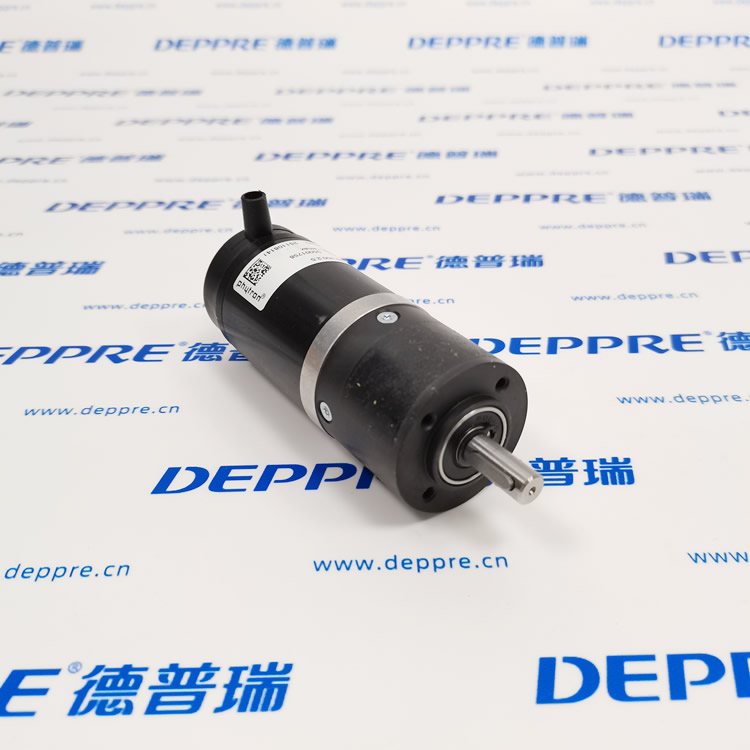

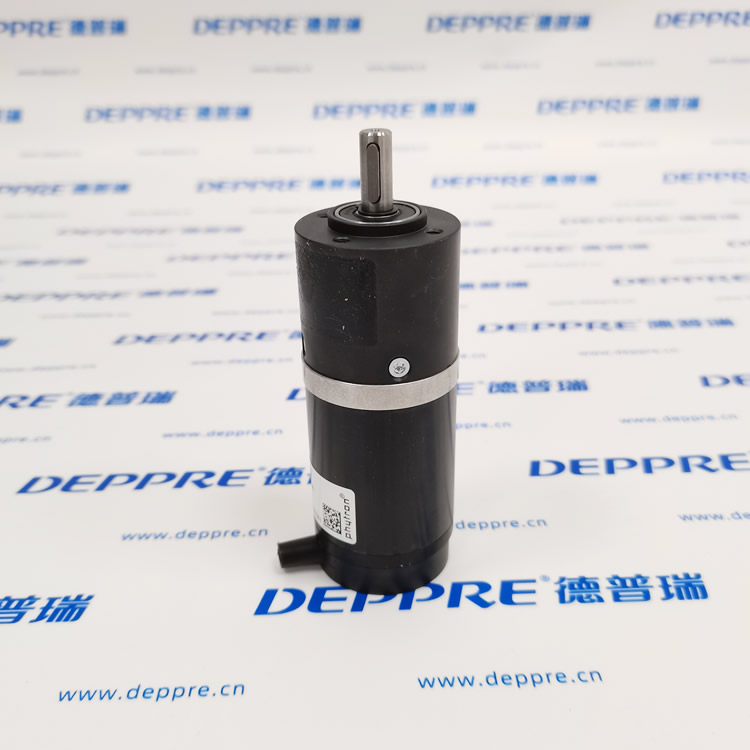

Phytron ZSS 42.200.2,5 GPL 一体式精密步进减速电机完整介绍
一、品牌与产品概述
Phytron（德国菲创），ZSS 系列是工业高精度两相混合式步进电机，ZSS 42.200.2,5 GPL = φ42 法兰步进电机 + GPL 低背隙行星减速箱一体化总成，主打低温、宽温域、低共振、高定位精度，适配精密自动化、光学、实验室设备严苛工况。
二、型号逐段拆解
ZSS 42 . 200 . 2,5 GPL
ZSS：高精度平稳运行型两相混合步进电机系列
42：电机法兰外径 42mm（42 标准步进机身）
200：每转 200 整步，基础步距角 1.8°
2,5：绕组额定相电流 2.5A（逗号为欧洲小数分隔符，等同于 2.5A）
GPL：配套低背隙精密行星齿轮减速箱（GPL=Low-backlash planetary gear，标准背隙 20~50 弧分，低背隙定制款可达 6~15 弧分）
三、电机本体核心参数（ZSS42.200.2,5）
电机类型：两相混合式步进，支持单极 / 双极驱动、微步细分
步距基础：200 步 / 转，1.8°；驱动器 1/512 微步 + 编码器可实现单转 102400 个定位点
额定电流：2.5A / 相
法兰尺寸：42mm 标准方形法兰
保持转矩：约 1400mNm（1.4Nm）
防护等级：电机本体标准 IP40，可定制 IP54/IP65
工作环境温度：-30℃ ~ +80℃，远优于普通国产步进电机
绕组耐温：线圈表面短时最高 + 120℃
出线方式：4/6/8 引线可选，支持串联 / 并联接线
运行特性：磁路优化，低共振、低噪音、低速无抖动
四、GPL 行星减速箱配套特性
结构：1~3 级行星传动，一体化直连电机输出轴
减速比范围：4:1 ~ 256:1（按需选配）
背隙：标准 20–50 角分；精密低背隙款 6–15 角分
扭矩放大：输出持续扭矩最高可达数 Nm，短时允许 100% 过载
润滑：永久长效润滑，免维护
适用温度：-30℃ ~ +90℃
优势：转动惯量小、传动效率高、同轴输出、安装紧凑
五、整套设备工作原理
1. 步进电机本体工作原理
两相绕组按脉冲时序交替通电，定子磁场驱动转子永磁齿步进旋转：
每接收 1 个脉冲，转子固定转过 1.8°；驱动器细分后可实现极小角度微步；
断电自带保持扭矩，无需刹车即可锁定负载位置；
开环即可精准定位，选配编码器可升级闭环消除丢步；
优化磁钢与铁芯结构，抑制共振，高低速运行平稳。
2. GPL 行星减速箱传动原理
电机太阳轮驱动行星轮，内齿圈固定，行星架作为输出轴：
一级减速：大幅降低输出转速、同步放大输出扭矩；
低背隙精密啮合，定位重复误差极小；
吸收冲击负载，保护电机轴不受径向、轴向冲击；
小体积实现大减速比，缩小设备安装空间。
整套运动逻辑
驱动器脉冲指令 → ZSS 电机分步旋转 → GPL 行星机构降速增扭 → 负载精准角度 / 直线定位；
宽温特性保证低温、高温环境下扭矩、定位精度无明显漂移。
六、产品核心优势
超宽温域适配：-30℃~+80℃，可用于低温冷库、高温烘箱、户外设备
极低振动噪音：ZSS 专属磁路设计，区别普通步进电机共振抖动问题
高精度定位：微步 + GPL 低背隙减速，微小进给、微调场景重复定位极佳
一体化紧凑结构：电机 + 减速箱原厂预装，无需客户单独配联轴器，装配误差小
免维护设计：减速箱长效润滑，电机无碳刷，长期连续运行
负载能力强：行星箱放大扭矩，小机身驱动中重型负载
控制灵活：开环稳定运行，可选配编码器、电磁刹车升级闭环安全方案
工业耐用性：抗振动、抗粉尘，实验室 / 精密设备长期稳定工作
七、典型适用场景
1. 光学与精密测量设备
光学平台微调台、镜头对焦驱动、激光切割微调、光谱仪位移机构；要求低噪音、无抖动、微米级定位。
2. 实验室 / 医疗设备
自动化生化分析仪、医疗影像扫描模组、低温试验箱位移机构；适配 - 30 低温工况，洁净无油污。
3. 自动化精密机床与非标设备
小型雕刻机进给轴、检测设备移栽滑台、电子元器件分拣模组；需要低速大扭矩精准启停。
4. 包装、印刷小型精密机构
标签定位辊、小型模切进给、印刷对位微调；连续间歇启停，低背隙保证对位精度。
5. 环境与户外设备
气象监测天线转向、高低温试验箱传动机构；耐受温度剧烈波动。
