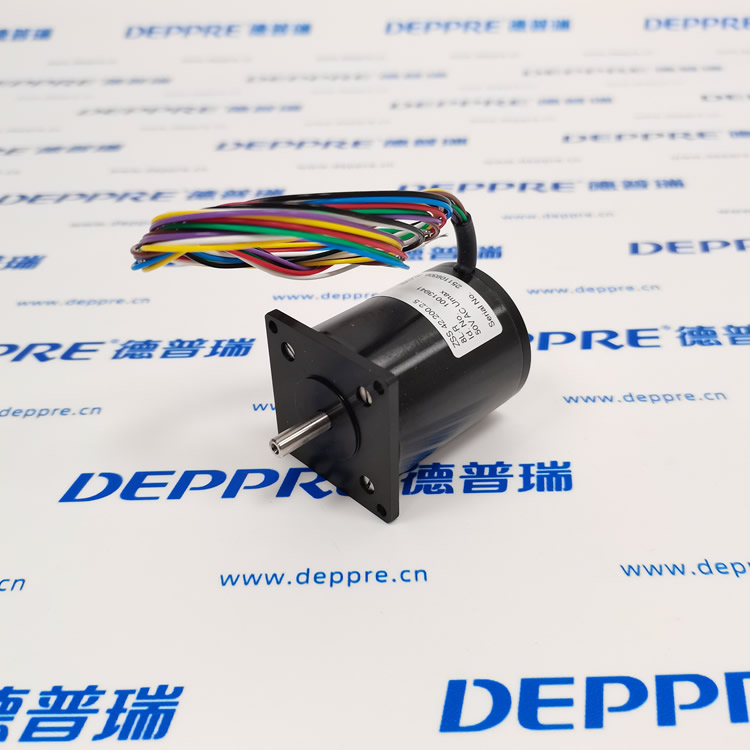

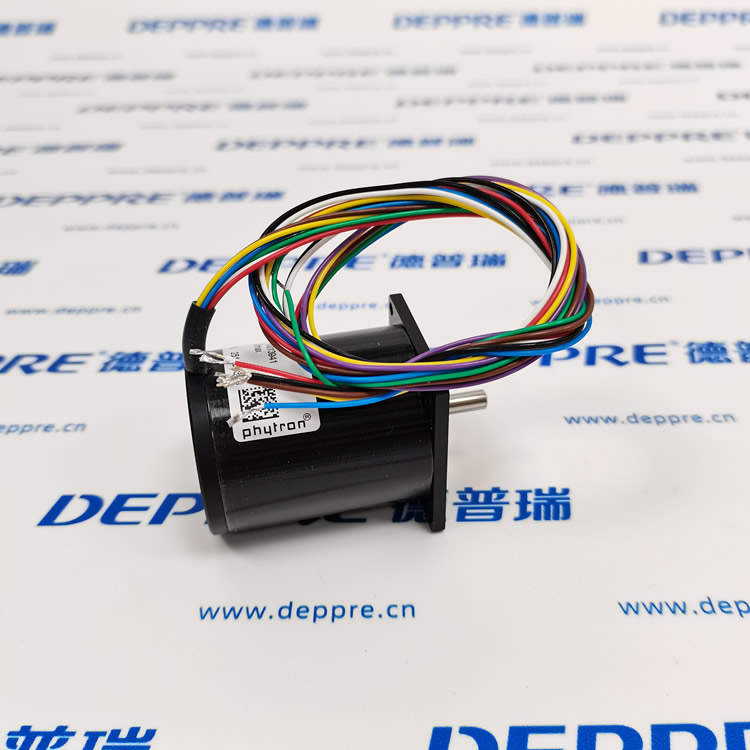

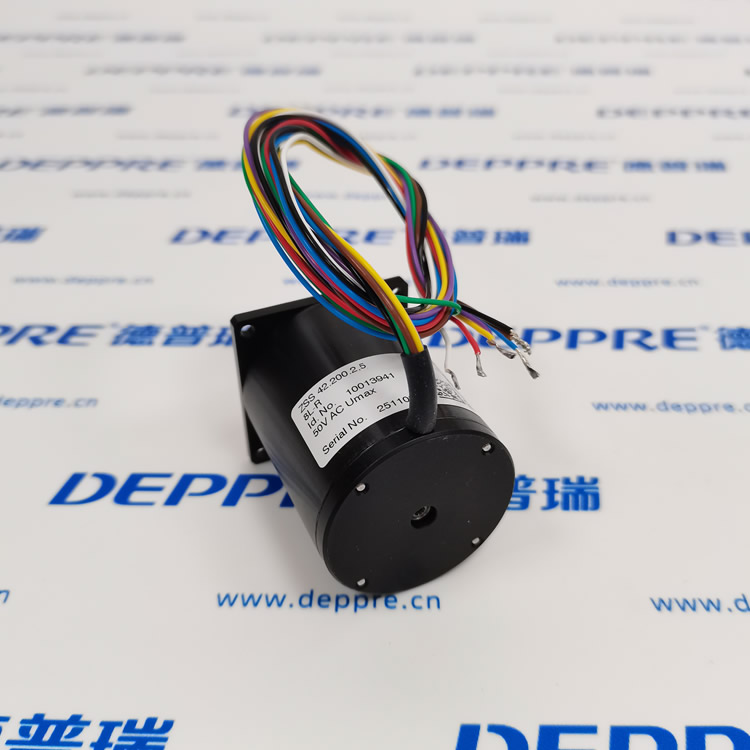

Phytron 步进电机 ZSS 42.200.2,5-8L-R
- 品牌：phytron
- 型号：ZSS 42.200.2
- 产地：步进电机
- Tags: Phytron,步进电机,ZSS 42.200.2 5-8L-R
产品介绍
Phytron ZSS 42.200.2,5-8L-R 产品完整说明
品牌：德国 Phytron（菲创，专业精密步进电机厂商）品类：ZSS 系列 42 法兰两相混合式精密步进电机
一、完整型号拆解 ZSS 42.200.2,5-8L-R
ZSS：通用工业精密步进电机系列，低共振、宽温域、高精度定位
42：方形安装法兰尺寸 42mm（标准 NEMA17 尺寸）
200：每转 200 步，基础步距角 1.8°
2,5：绕组额定相电流 2.5A
8：出线方式 8 芯多色散线，支持单极 / 双极串联 / 并联驱动
L：标准单出主轴（长轴标准规格）
R：标准出线侧向引出（侧出线结构，便于狭小柜体布线）
二、核心电气机械参数
基础电机规格
电机类型：两相混合式步进电机（单 / 双极驱动兼容）
步距：200 步 / 转，步距角 1.8°，微细分最高支持 1/512 细分
法兰尺寸：42×42mm 方形法兰（NEMA17 标准安装孔）
额定相电流：2.5A
出线：8 色散线侧出（L-R 后缀）
防护等级：IP40（基础防尘防护）
工作环境温度：-30℃ ~ +80℃（宽温工业级）
电机表面极限耐温：+120℃
扭矩性能（ZSS42 标准基底）
保持扭矩：约 420 mNm
低振动、低共振优化磁路，高速运行无明显抖动
定位重复精度：≤±5% 步距，光学检测级稳定输出
机械结构
壳体：黑色阳极氧化铝机身，轻量化高刚性
主轴：不锈钢实心轴，标准直径 Φ6mm
轴承：高精度含油轴承，长寿命免维护
机身长度：适配 2.5A 绕组标准机身长度
三、关键产品特点
低共振平稳运行
专属磁路几何优化，相比普通步进电机振动、噪音大幅降低，适合光学、测量设备高精度微调场景。
超宽温域耐受
-30℃低温至 + 80℃高温稳定工作，适配恒温实验室、高低温测试设备、户外机柜设备。
8 线通用绕组
可自由切换串联 / 并联接线，适配低压大电流、高压小电流两种驱动方案，兼容市面绝大多数步进驱动器。
侧出线结构（R 后缀）
线缆从电机侧面引出，避免尾部出线占用轴向空间，设备紧凑化布局更友好。
高兼容性扩展
可原厂选配：行星减速箱、24V 永磁断电刹车、增量编码器、第二出轴、散热片；支持搭配 Phytron MCDC 系列总线步进驱动器（EtherCAT/RS485）。
工业可靠耐用
出厂全老化测试，抗 20g 振动冲击，洁净室兼容材质，无易挥发有机物。
四、适用行业场景
光学检测、影像测量设备（镜头微调、载物台驱动）
实验室精密仪器、医疗自动化设备
半导体设备、小型真空腔定位机构（轻度真空环境）
精密自动化移栽、微型工装夹具
3D 打印、精密雕刻、微量流体计量平台
高低温环境测试设备、气候箱执行机构
五、同系列衍生型号区分参考
ZSS 42.200.1,2-8L：绕组电流 1.2A，低功率小扭矩版本
ZSS 42.200.2,5-8H-R：带断电抱闸版本
ZSS 42.200.2,5-8L-E：尾部出线（E=End），非侧出线
VSS42 系列：超高真空专用款（可 10⁻⁹mbar），本款 ZSS 仅适配常压 / 轻度真空
六、配套驱动推荐
原厂匹配：Phytron MCDC05 / MCDC07 步进驱动器
通用替代：两相 8 线步进细分驱动器，支持最大 3A 输出电流，双极并联驱动模式最优。
