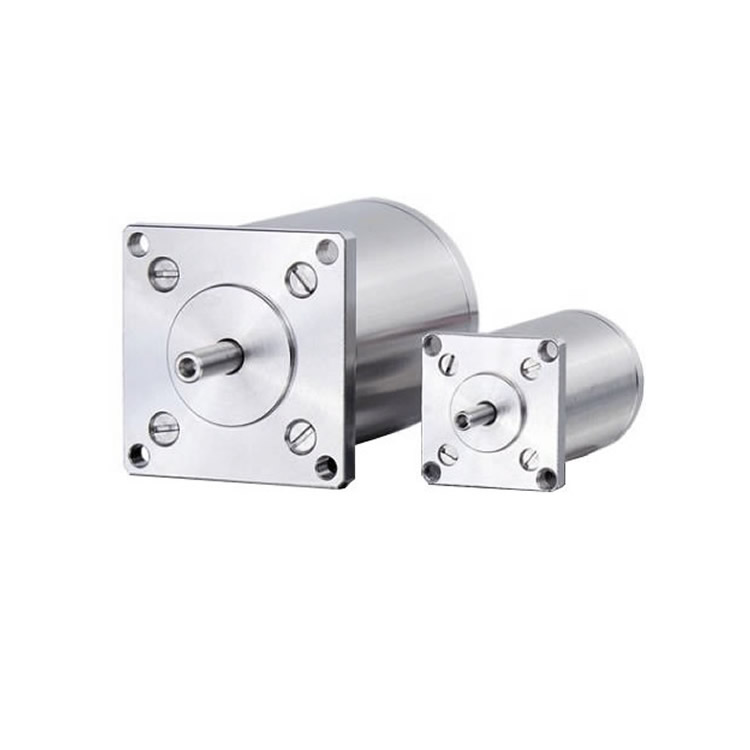

德国Phytron真空电机VSS 19.200.0,6-UHVG

Phytron真空电机VSS 19.200.0,6-UHVG规格参数

输入电流：0.6A

每相电阻：2.1欧姆

导电相：0.85mH

最大工作电压：70Vdc

线规：28

保持转矩：3.4mNm

定位扭矩：0.9mNm

转子惯量：0.0009kg cm*2

轴向载荷：3N

径向载荷：3N

质量：0.05kg

步数：200 步/转（标准）

步距角：1.8°

相数：2 相

绕组方式：4 lead 并联（适用于双极控制）

步进精度：±5%（对于 1.8°）

真空等级：UHVG（超高真空，润滑脂润滑）

出气率：

TML < 1%

CVCM < 0.1%

温度监控与保护

温度传感器：标配 K型热电偶（可选Pt100）

传感器安装位置：集成于绕组之间，响应快速

建议运行温度：低于排气温度至少40°C

结构与材料

壳体/法兰/轴材料：不锈钢

排气孔：后法兰设有排气孔，避免气体滞留

防腐蚀处理：磁路结构件基本防腐蚀

润滑：UHVG版本使用特殊真空润滑脂

真空适应性

真空度：可达 10⁻¹¹ Pa（根据UHVG等级）

总质量损失（TML）：< 1%

挥发性可凝物（CVCM）：< 0.1%

适用温度范围：-20°C 至 +300°C（绕组短期可达300°C）

耐辐射能力：可达 10⁶ J/kg（适用于辐射环境）
