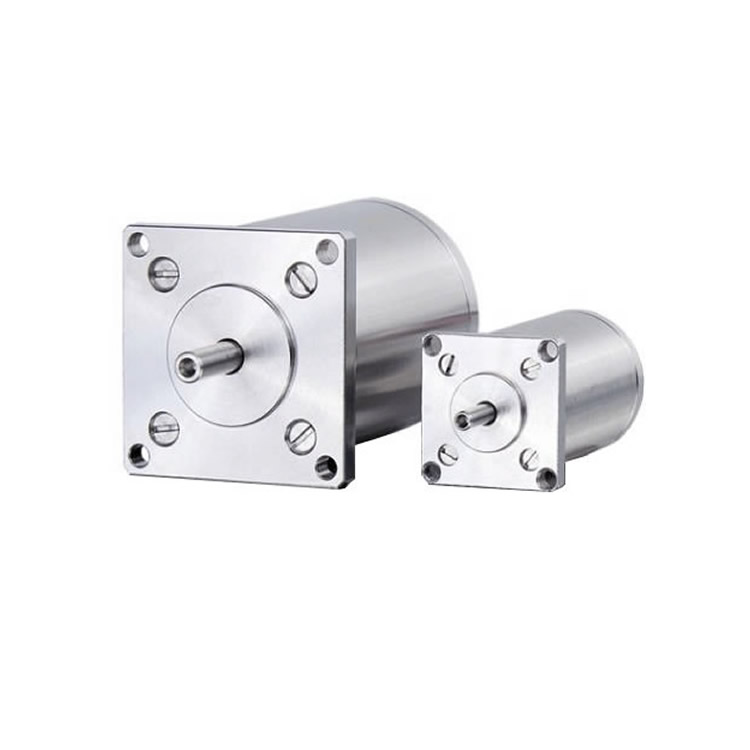

德国Phytron真空电机VSS 19.200.0,6

Phytron真空电机VSS 19.200.0,6规格参数

输入电流：0.6A

每相电阻：2.1欧姆

导电相：0.85mH

最大工作电压：70Vdc

线规：28

保持转矩：3.4mNm

定位扭矩：0.9mNm

转子惯量：0.0009kg cm*2

轴向载荷：3N

径向载荷：3N

质量：0.05kg

步数：200 步/转（标准）

步距角：1.8°

相数：2 相

绕组方式：4 lead 并联（适用于双极控制）

步进精度：±5%（对于 1.8°）

适用真空等级：超高真空（UHV），可达 10⁻¹¹ hPa

出气率：

TML < 1%

CVCM < 0.1%

** conditioning 处理**：组件在组装前经过特殊处理，组装后整体在真空中至少 200°C 下除气

耐辐射性：可承受高达 10⁶ J/kg 的辐射剂量（适用于 UHV 版本）

温度特性

绕组短期耐温：最高 300°C

温度传感器可选：K型热电偶或Pt100（用于实时监控绕组温度）

结构与材料

壳体、法兰、轴：不锈钢

排气孔：后法兰设有排气孔，避免气体滞留

轴承润滑：可选特殊真空润滑脂或固体润滑（适用于低温环境）
