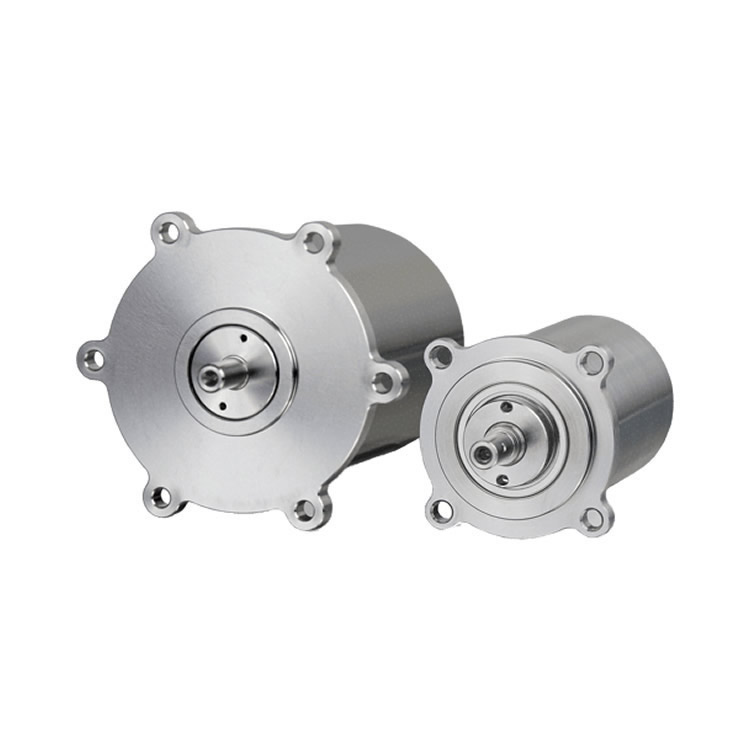

德国Phytron2相步进电机phySpace56-2-2.5

Phytron2相步进电机phySpace56-2-2.5

类型 2相混合式步进电机

步进角度 1.8°（200步/转）

每相输入电流 2.5A

每相电阻 0.8欧姆

最大工作电压 48V

导线截面积 22

保持转矩 500mNm

断电保持转矩 50mNm

转子转动惯量 0.24kg cm*2

轴向负荷 50N

径向负荷 80N

质量 970g

电机直径 56 mm

引线方式 4线并联，双极性控制

绝缘等级 预调校，防护等级 IP20

温度传感器 内置 K 型热电偶（集成于绕组中）

工作温度范围 -40 °C 至 +120 °C（环境）

最高 +200 °C（绕组，短期）

辐射耐受性 最高 10⁶ J/kg（适合空间应用）

出气率标准 TML < 1%，CVCM < 0.1%（符合 ECSS 标准）

烘烤温度 最高 200 °C（24小时）

结构材料 不锈钢（标准），可选钛合金（轻量化）

轴承类型 ABEC 5 级双联轴承（抗振动、防冷焊）

粘合剂标准 符合 ECSS Q-70-02A（低出气、高耐热）

预调校处理 在真空室中 200 °C 烘烤，减少出气污染

适用环境 高真空、强振动、极端温度、辐射环境

选项/升级 轻量化（钛）、空间测试（振动/冲击/热循环）、

绕组冷冗余、低温应用（最低 -269 °C）
