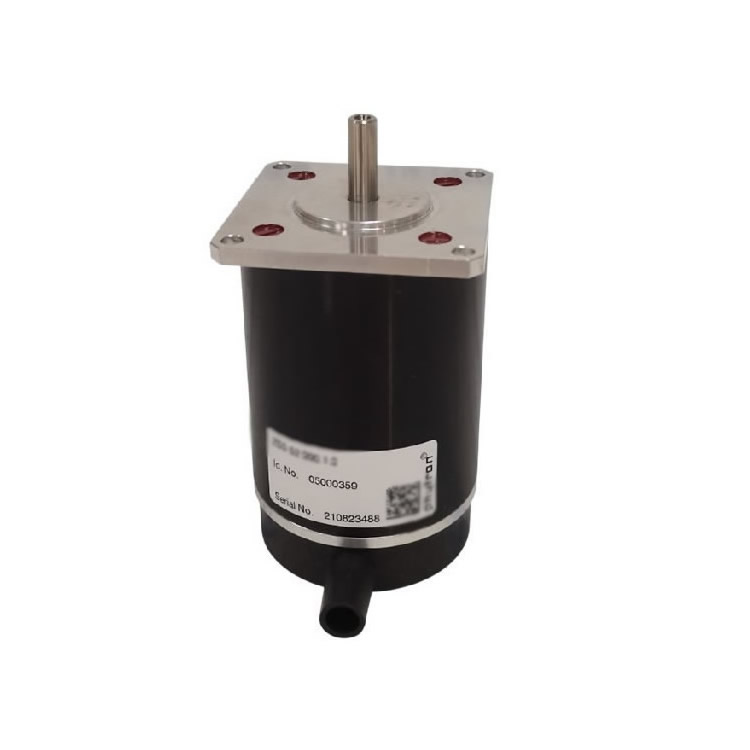

德国Phytron混合式步进电机ZSS 57.200.2.5

Phytron混合式步进电机ZSS 57.200.2.5

尺寸：57（机座尺寸）

步数：200（步距角 1.8°）

额定电流：2.5 A

额定电压（中间电路电压） 70 V DC

保持扭矩（两相并联） 700 mNm

启动扭矩 50 mNm

转子惯量 0.24 kg·cm²

额定电阻（每相） 3.9 Ω

额定电感（每相） 7.8 mH

最大允许径向负载 40 N

最大允许轴向负载 80 N

质量 0.9 kg

绝缘等级 F（依据 VDE 0530）

测试电压 1500 V（1分钟）

防护等级 IP 40（自由线端）

环境温度范围 -30 至 +80 °C

可选配件（ZSS 57支持）

编码器（HEDL 5540）

分辨率：500 线

连接：10针 IDC 扁平电缆

保护等级：IP20

制动器（KEB02）

类型：永磁制动器

电压：24 V DC

功率：10 W

额定扭矩：1 Nm

连接：圆形插头

散热器

类型：K1（径向鳍片）或 K2（轴向鳍片）

尺寸：P=78 mm，R=60 mm（对应 ZSS 57）
