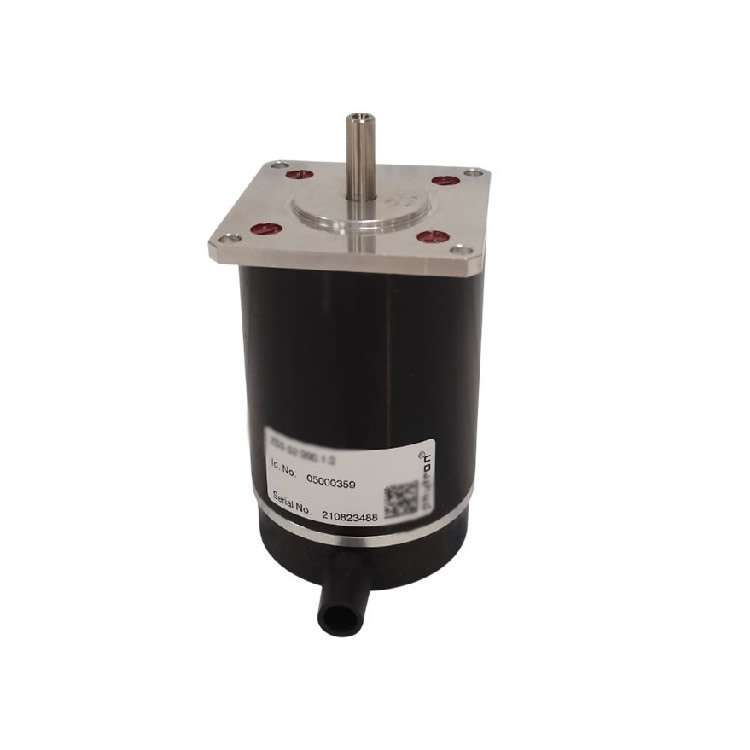

德国Phytron混合式步进电机ZSS 56.200.2.5

Phytron混合式步进电机ZSS 56.200.2.5规格参数

项目 参数值

型号 ZSS 56.200.2.5

步进类型 2相混合式步进电机

步数/转 200步（步距角 1.8°）

额定电流 2.5 A

电感（每相） 2.85 mH

保持扭矩（双极并联） 500 mNm

转动惯量 0.17 kg·cm²

质量 0.7 kg

防护等级 IP40（自由线端）

环境温度范围 -30°C 至 +80°C

最大电源电压（中间电路） 70 V DC

绝缘等级 F 级（依据 VDE 0530）

测试电压 1500 V（1分钟）

轴径公差 g5

可选配件 第二轴、编码器、齿轮、刹车、散热器

可选配件对应尺寸/参数（部分）

编码器（HEDL 5540）

分辨率：500 线

连接：10针扁平电缆

尺寸（搭配 ZSS 56）：

A = 56.4 mm

B = 69.1 mm

C = 57.1 mm

电机刹车（KEB02）

电源：24 VDC

功率：10 W

额定扭矩：1 Nm

连接方式：圆形连接器

散热器（K1 或 K2）

K1（径向散热片）：散热面积提升约 3.9 倍

K2（轴向散热片）：散热面积提升约 3.4 倍

尺寸：

P = 78 mm

R = 44 mm

齿轮（GPL 52）

减速比：4:1 至 256:1（视级数而定）

背隙：标准 20–50 arcmin，低背隙 6–15 arcmin

额定扭矩（S1）：最高 38 Nm

效率：85–96%（视级数）

温度范围：-30°C 至 +90°C
