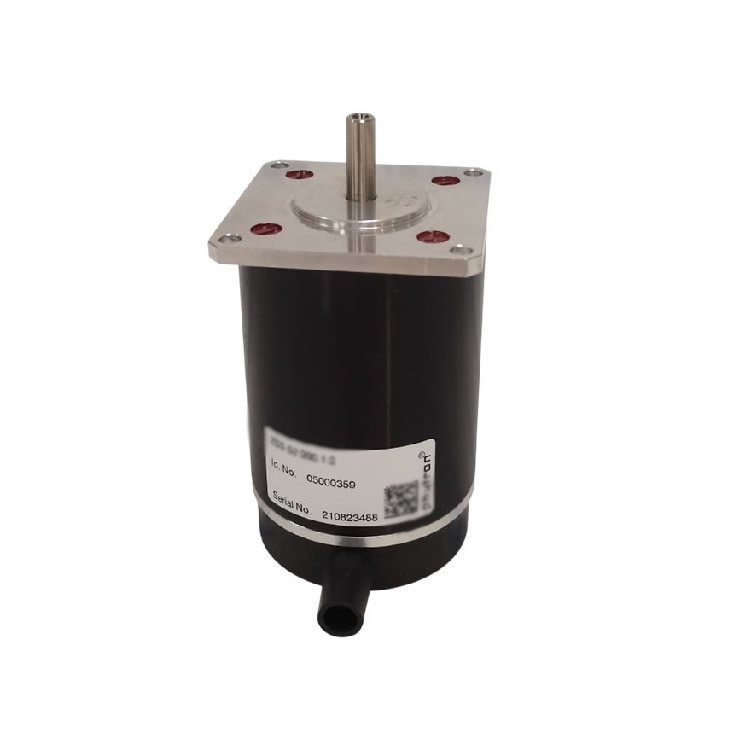

德国Phytron混合式步进电机ZSS 52.200.2.5

ZSS 52.200.2.5 基本参数

型号：ZSS 52.200.2.5

系列：ZSS（工业级步进电机，适用于宽温环境）

步进角度：1.8°（200步/转）

额定电流：2.5 A（每相）

环境温度范围：-30°C 至 +80°C

保护等级：IP40（自由线端版本）

绝缘等级：F（依据 VDE 0530）

测试电压：1500 V（持续1分钟）

电气特性（标准8线连接）

参数 值

相电阻（每相） 2.65 Ω

相电感（每相） 7 mH

最大供电电压（中间电路） 70 V DC

额定电压（典型） 22 V

机械特性

参数 值

保持转矩（双极并联模式） 450 mNm

负载扭矩 13 mNm

转子惯量 0.15 kg·cm²

轴向负载 25 N

径向负载 70 N

质量 0.65 kg

可选配件

齿轮：GPL、PLG、HD、GSR 等类型可选

编码器：HEDL 5540，500线分辨率，3通道光栅增量编码器

刹车：KEB02，24 VDC，10 W，额定扭矩 1 Nm

散热器：K1（径向鳍片）或 K2（轴向鳍片）

第二轴：可选（IP40）

特殊绕组：可根据需求定制

标准特性

支持微步控制，最高可达 102,400 步/转（使用512微步/步 + 编码器）

支持多种接线方式：4线并联、4线串联、5线、6线、8线

适用于高精度、低共振、平稳运行的应用场景

适用于高动态、频繁启停的场合
