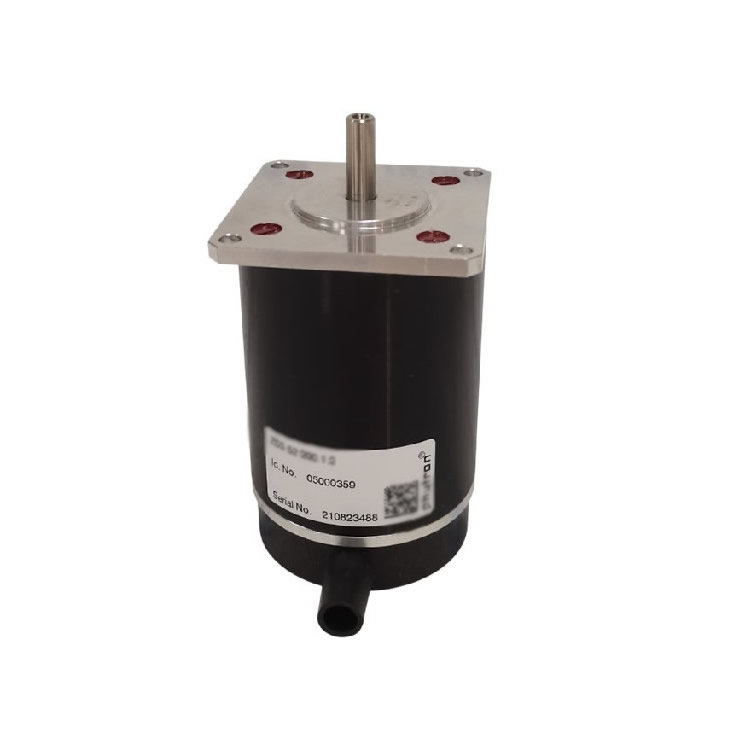

德国Phytron混合式步进电机ZSS 42.200.1.2

Phytron混合式步进电机ZSS 42.200.1.2规格参数

电气特性

额定电流（每相）：1.2 A

电阻（每相）：1.7 Ω

电感（每相）：1.0 mH

脉冲电压（U）：26 V

最大电源电压（中间电路）：70 V DC

机械特性

保持扭矩（双极并联）：50 mNm

失步扭矩：3 mNm

转子惯量：0.01 kg·cm²

轴向负载（轴向）：5 N

径向负载（轴心）：15 N

质量：0.15 kg

环境与防护

防护等级：IP 40（自由线端）

环境温度范围：-30°C 至 +80°C

绝缘等级：F 级（依据 VDE 0530）

测试电压：700 V（1 分钟）

尺寸（单位：mm）

参数 值

A（外壳直径） 32

B1（总长） 38.5

B2（外壳长度） ？

C（轴径） 1

D（键槽深度） 3

E（轴长） 11

F1（法兰外径） 10

F2（法兰内径） 4

G1（法兰螺栓孔距） 4

G2（法兰螺栓孔径） 32

K（法兰厚度） 18

L（轴承外径） 27

M（螺栓规格） 2.8

可选配件

编码器：HEDL 5540（500 线，光学增量式）

刹车：KEB01（24 V DC，8 W，0.4 Nm）

散热器：K1（径向鳍片）或 K2（轴向鳍片）

齿轮：GPL、PLG、HD、GSR 等类型可选

第二轴：可选

特殊绕组：可定制

连接方式

标准：8 线

可选：4 线（并联/串联）、5 线、6 线

控制模式：双极或单极
