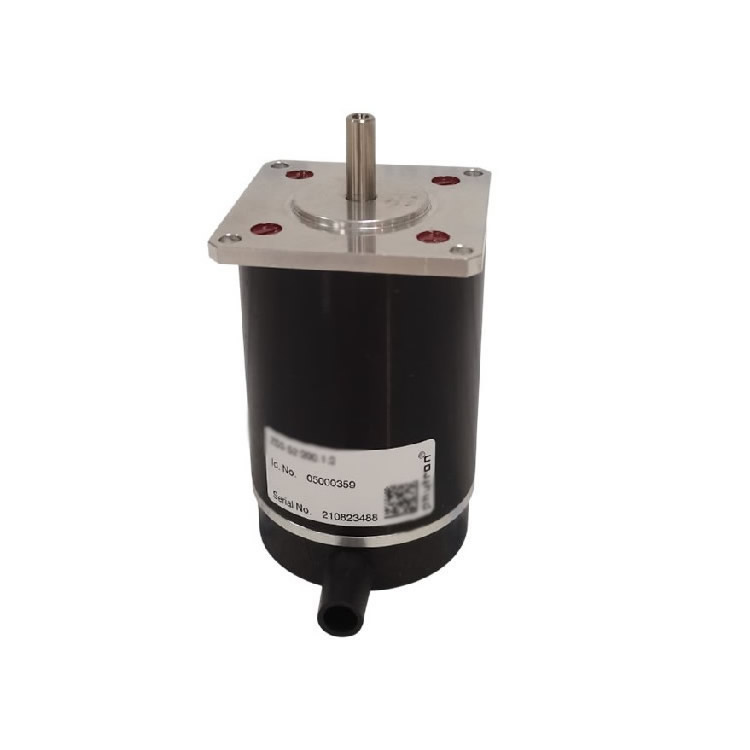

德国Phytron混合式步进电机ZSS 26.200.1.2

Phytron混合式步进电机ZSS 26.200.1.2

步数/步距角：200 步，1.8°

环境温度范围：-30°C 至 +80°C

保护等级：IP40（自由线端）

绝缘等级：F（依据 VDE 0530）

额定电流：1.2 A

相电阻（每相）：0.63 Ω

相电感（每相）：0.15 mH

测试电压：700 V（1分钟）

最大电源电压（中间电路）：70 V DC

保持扭矩：5 mNm（双极性并联绕组，额定电流）

阻尼扭矩：1 mNm

转子惯量：0.0016 kg·cm²

轴负载：径向 5 N，轴向 5 N

质量：0.045 kg

主要尺寸（单位：mm）

A（外径）：25

B1（总长，不带轴）：47

B2（总长，带轴）：47

C（轴径）：2.5

D（轴长）：9.5

E（轴端长度）：8.5

F1/F2（法兰安装孔距）：3 / 3

G1/G2（安装孔径）：25 / 14

K（键槽深度）：2.2

L（键槽宽度）：10

M（键槽长度）：21.5
