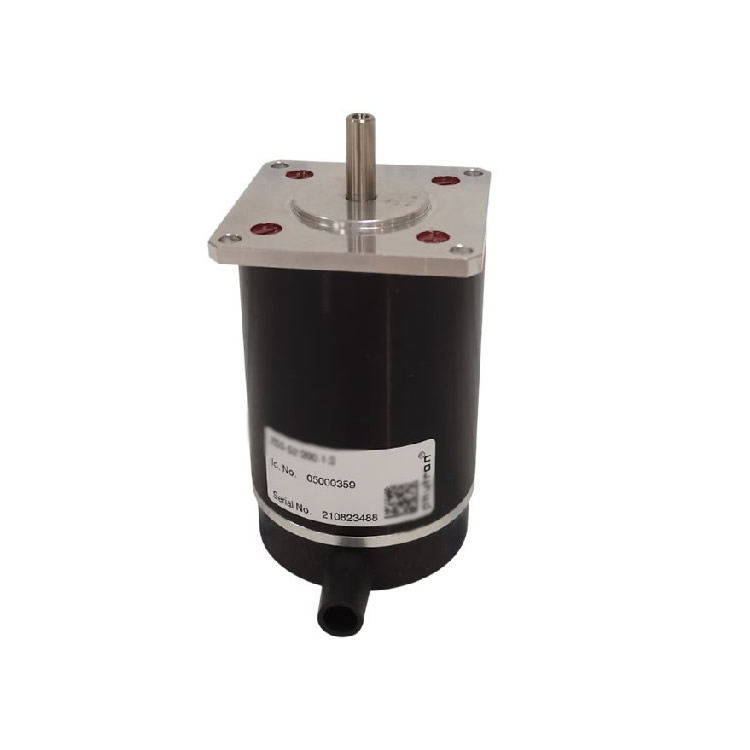

德国Phytron混合式步进电机ZSS 20.200.1.2

Phytron混合式步进电机ZSS 20.200.1.2规格参数

电气特性 额定电流（I） 0.6 A

电阻（R） 3.45 Ω

电感（L） 1.1 mH

最大电源电压（U） 28 V DC

机械特性 保持扭矩（T_H） 5 mNm

转子惯量 0.0025 kg·cm²

轴向负载（F_ax） 5 N

径向负载（F_rad） 5 N

质量（m） 0.07 kg

结构尺寸 外形尺寸（A × B1） 25 mm × 31 mm

轴径（D） 2.5 mm

安装法兰（K） 25 mm

通用特性 电机类型 2相混合式步进电机

步距角 1.8°（200步/转）

连接方式 8引线标准（可选4、5、6引线）

防护等级（IP） IP40（自由线端）

工作温度范围 -30°C 至 +80°C

绝缘等级 F级（VDE 0530）

测试电压 700 V（1分钟）

最大电源电压（中间电路） 70 V DC

可选附件 编码器、刹车、齿轮、第二轴、特殊绕组等
