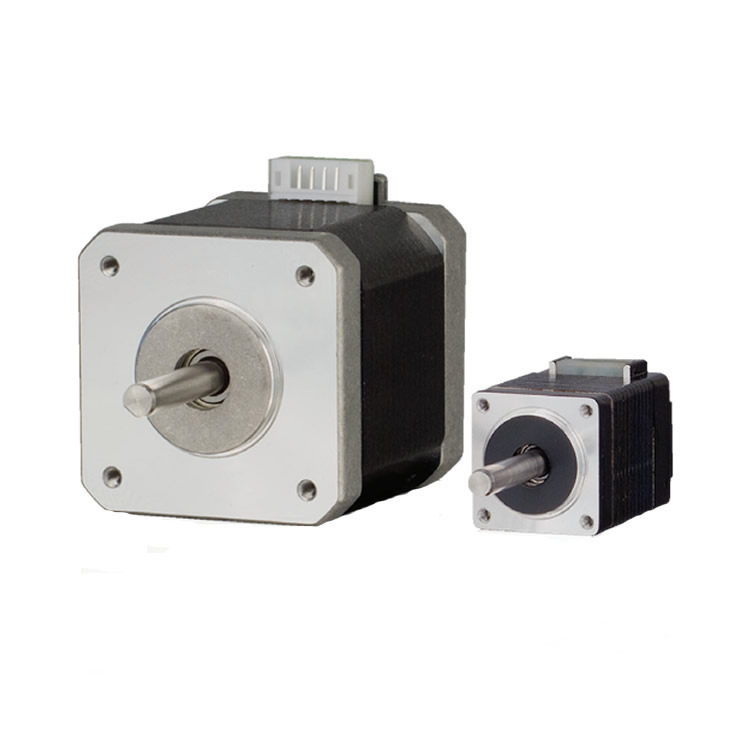

德国Phytron2相步进电机phyBASIC-42-1-200-1,5-4Lp-300

phyBASIC-42-1-200-1,5-4Lp-300 规格参数

项目 参数值

尺寸 (NEMA) NEMA 17

机座尺寸 42 mm

型号代码 42-1

步数 (标准) 200 步 (1.8°步距角)

步进精度 5% (1.8°步进电机)

相数 2 相

每相电流 1.5 A

每相电阻 1.7 Ω

每相电感 2.9 mH

最大电压 (AWG) 26 AWG，48 Vac

保持扭矩 320 mNm

制动扭矩 12 mNm

转子转动惯量 0.038 g·cm²

轴向轴承负载 (推/拉) 25 N / 65 N

径向轴承负载 29 N

质量 0.21 kg

保护等级 IP 40

绝缘等级 B 级 (130°C)

绝缘电阻 100 MΩ

工作温度范围 -10°C 至 +50°C (非冷冻环境)

连接方式 4 线并联
