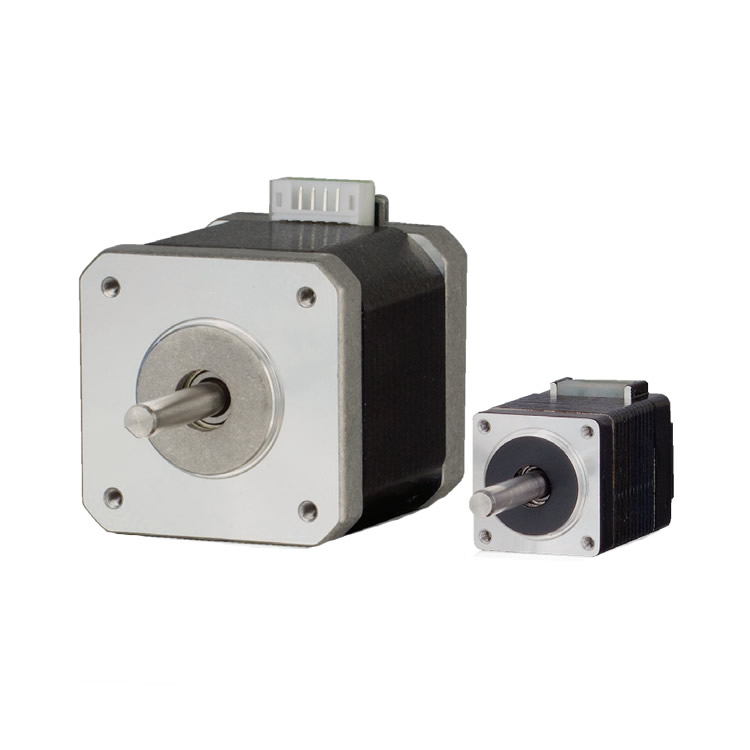

德国Phytron 步进电机 phyBASIC-42-3-200-1,5-4Lp-MOLEX-300

Phytron 步进电机 phyBASIC-42-3-200-1,5-4Lp-MOLEX-300规格参数

项目 参数值

系列名称 phyBASIC™

边缘尺寸 (mm / NEMA) 42 mm / NEMA 17

型号代码 42-3

步数 (标准) 200

相电流 (A) 1.5 A

每相电阻 (Ω) 2.2 Ω

每相电感 (mH) 4.9 mH

最大电压 (V) 48 V

推荐工作电压 48 V AC

保持扭矩 (mNm) 620 mNm

定位扭矩 (mNm) 25 mNm

转子转动惯量 (kg·cm²) 0.082 kg·cm²

轴承负载 (轴向推/拉, N) 25 N / 65 N

质量 (kg) 0.36 kg

步距角 1.8°

步进精度 ±5%

绝缘等级 B (130°C)

绝缘电阻 100 MΩ

防护等级 IP 40

工作温度范围 -10°C 至 +50°C（非冻结）

连接方式 4 线并联

连接器类型 MOLEX-300（配套插头：MOLEX 51065-0600 + 50212-8000）

电缆 带配套插头的电缆（标配）

可选配件 齿轮、后轴
