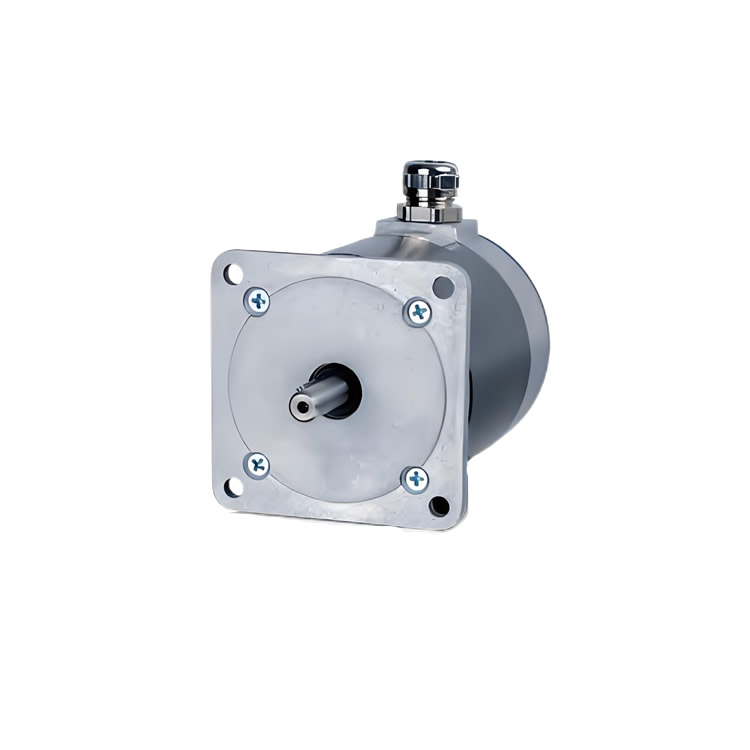

德国Phytron 步进电机 ZSH 87/1.200.7.2

Phytron 步进电机 ZSH 87/1.200.7.2

参数 数值 单位

相电流 (双极性) 2.3 / 4.2 / 7.2 A

相电流 (单极性) 1.4 / 3.0 / 5.0 A

每绕组电阻 3.0 / 0.8 / 0.3 Ω

每绕组电感 6.0 / 1.4 / 0.7 mH

保持扭矩 1.8 Nm

定位扭矩 0.024 Nm

转子惯量 0.65 × 10⁻⁴ kg·m²

允许径向负载 180 N

允许轴向负载 280 N

质量 1.7 kg

通用特性

防护等级:

标准: IP54

可选: IP68 (防水可达10米)

环境温度范围:

标准: -30°C 至 +50°C

可选: -30°C 至 +80°C (短暂可达100°C)

绝缘等级: F (按 VDE 0530)

设计电压: 250 VAC (按 EN 60034)

测试电压: 1800 VAC (1秒)

步进精度: ±3% (相对于1.8°步距角，非累积误差)
